Exercise VLSM

Une entreprise multinationale souhaite avoir un plan d’adressage IPv4 pour la nouvelle branche qu’elle a créé dans la ville X.

La branche de la ville X comporte 5 départements repartis comme suit :

• Gestion des ressources humaine (GRH) avec 12 personnels ;
• Ingénierie avec 23 personnels ;
• Système d’information avec 8 personnels ;
• Marketing et vente avec 50 personnels ;
• Comptabilité et audit avec 15 personnels.

Au total, la branche de la ville X comporte 108 personnels, soit au total 108 postes clients.

Le réseau alloué pour la branche est le 192.168.100.0/24.

Tout en tenant compte l’évolution de la branche, découpez le réseau en plusieurs sous-réseaux en fonction des départements.

Solution (Corrigé de l’exercice VLSM)

Réseau donné : 192.168.100.0/24

Sous-réseau demandé 5, car il y a cinq départements.

Pour calculer les sous-réseaux (VLSM), nous allons utiliser notre calculatrice VLSM. Cela nous permet d’aller vite.

Tableau récapitulatif de données :

Nom	Abrivation	Nombre d’adresse
Gestion des ressources humaine	GRH	12
Ingénierie	ING	23
Système d’information	SI	8
Marketing et vente	MV	50
Comptabilité et audit	CA	15

Rendez-vous sur Calculatrice VLSM, entrer votre réseau de départ puis donner le nombre de sous-réseaux que vous souhaitez avoir.

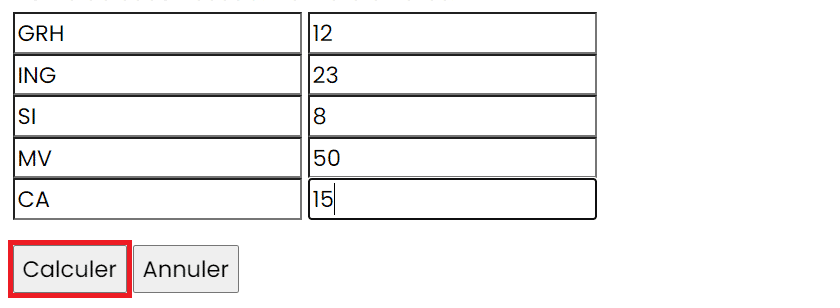

Dans notre cas, nous avons besoin de cinq sous-réseaux. Remplissez le tableau avec les données nécessaires. Ensuite calculer.

Après les calculs, vous aurez les résultats ci-dessous.

Nom	IP Demandé	IP Disponibles	IP Non utilisé	Adresse réseau	Slash	Masque	Plage utilisable	Adresse de diffusion	Masques inversés
MV	50	62	12	192.168.100.0	/26	255.255.255.192	192.168.100.1 – 192.168.100.62	192.168.100.63	0.0.0.63
ING	23	30	7	192.168.100.64	/27	255.255.255.224	192.168.100.65 – 192.168.100.94	192.168.100.95	0.0.0.31
CA	15	30	15	192.168.100.96	/27	255.255.255.224	192.168.100.97 – 192.168.100.126	192.168.100.127	0.0.0.31
GRH	12	14	2	192.168.100.128	/28	255.255.255.240	192.168.100.129 – 192.168.100.142	192.168.100.143	0.0.0.15
SI	8	14	6	192.168.100.144	/28	255.255.255.240	192.168.100.145 – 192.168.100.158	192.168.100.159	0.0.0.15

Le résultat ci-dessus est complet et prend en compte tout ce que vous aurez besoin pour rédiger le rapport et configurer immédiatement votre réseau.
